LED灯管如何正确接线?

1.主体是外壳，t8管(直径有25.4mm)、T5)(15.875mm)等，分全塑和半铝半塑，发光面分PC、PMMA两种材料，有透明或扩散两种。

2.散热部分，散热器、铝材料、AL6063- T5表面一般为阳极处理。

3.MCPCB铝基板。

4.灯珠，一般有：3528、3014、5050、5630、5730等。

5堵头，规格G13标准堵头，IEC60061里面有标准尺寸（松下有新推出才led日光灯不是这种灯头的）。

6.电源驱动，一般是宽电压日光灯的心脏，可分为内置和外置两种，不同生产厂家有不同。

7.安装简单, 安装时将原有的日光灯取下换上LED日光灯，并将镇流器和起辉器去掉，让220V交流市电直接加到LED日光灯两端即可。

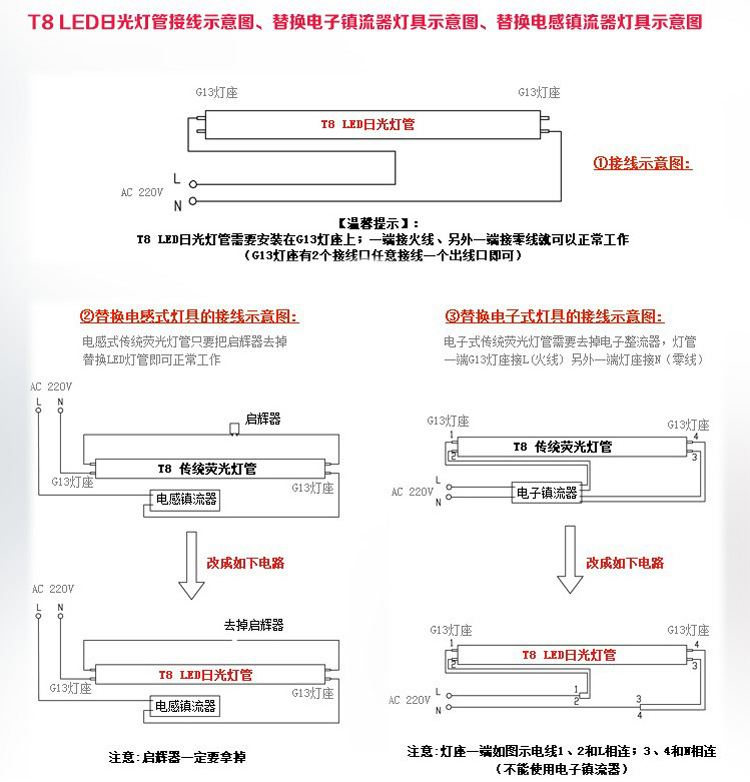

传统日光灯管有两种接线方式：电子镇流器、电感镇流器。接线图如下：
